LPG-50噴霧干燥

一、 原理
       噴霧干燥機設備是一種高效干燥工藝設備，他可以使溶液，乳濁液，懸浮液，熔融液等物料經過噴霧干燥能在幾秒鐘內蒸發水分，轉變為符合生產要求的粉狀，顆粒狀，空心球狀或圓粒狀等產品，空氣通過加熱器轉化為熱空氣進入裝置，在干燥室頂部的熱風分配器，均勻流入干燥塔內，并成螺旋狀轉動，同時將料液輸送至裝置在干燥機頂部的霧化器，再將料液噴成較小的霧狀滴液，使料液和熱空氣并流接觸，水分迅速蒸發，在短的時間內干燥成成品。成品連續的由干燥塔底部管道輸送到旋風分離器回收，廢氣由引風機排出。

二、 設備結構闡述
       1、高速離心噴霧干燥機設備主要為：塔體、塔架、加熱器、送風機、耐高溫過濾器、輸送管道、旋風分離器、引風機、噴霧機、塔內氣掃裝置、集中收料、旋風除塵、尾氣排放、電控等組成。本設備是針對中藥提取液的特點，專門設計制造的植物提取液和中藥浸膏噴霧干燥專用機組。結合先進的同類干燥技術及公司技術人員長期積累的實踐經驗進行的專業制作，設備具有以下特點。
       ①塔內采用氣掃清粉系統，防止物料干粉長時間粘壁現象，使物料被快速回收。（如遇含糖量高的物料，容易粘壁，本公司可設計成夾套風冷式，防止粘壁）
       ②熱風窩殼：采用螺旋線方式的結構，大大的增強了熱風與物料液滴的熱置換，做到分配器兩邊均有導風結構，以控制熱風入塔時的切向角度。內側風向機構增加熱風旋轉，強化該段熱風對霧化料膜的剪切力，使得熱風與料液充分的接觸，強化兩者之間的換熱換質過程。
       ③干燥機配置高速電動霧化器，轉速1800-24000轉每分鐘（變頻器控制調速）用料為304不銹鋼材質，該霧化器具有轉速穩定，工作效率高，適用于長時間連續工作，噴霧盤為特種設計，霧化器冷卻方式為水循環。
       ④高效旋風分離器采用先進技術，提高了產品回收率（如物料特殊，可根據物料的性質，特別設計配套冷卻除濕機，除濕冷卻輸送技術配合渦流集粉技術，將物料濕度迅速降低，防止物料結塊并有利于包裝，普通物料不需要）。
       ⑤干燥機還設計了塔內照明裝置及觀察清洗門和人孔，方便操作人員觀察和客戶參觀。
       ⑥全部管道采用快裝方式設計，方便設備的組裝拆卸和清洗。
       2、空氣加熱凈化及加熱系統
       ①由初效、高溫高效空氣過濾器、加熱室、電加熱器等組成。
       ②電加熱器均為不銹鋼304材質，電加熱自動控制溫度，其熱效率高，輸出熱量穩定，控制精度高。
       ③空氣過濾器分為初效和高溫高效兩級過濾，過濾等級H13，過濾精度0.3μm，符合GMP要求。
       3、投料系統
     ①投料系統采用模糊控制，實現進料速度與出口系統溫度自動匹配，避免溫度波動時對物料干濕度影響，使成品水分含量保持在需要的水平，從而保證成品品質。
     ②莫諾泵采用了變頻技術，4-20MA信號輸入，自動匹配出風溫度。管道閥門件為304不銹鋼材質，潔凈衛生。
       4、其它輔助系統
     產品配件均為知名廠家供應，性能可靠，部分管道考慮了一定的角度設計，采用壓制內光潔不銹鋼管，避免結料、堵料和局部阻力過大影響物料輸送現象。
       5、控制系統
      ①主控采用PLC程序，品牌自選，保證設備的操作系統持續運轉平穩，溫度采用PLD控制。
       ②控制系統采用PLC+觸摸屏控制，具有報警功能，并設有三級用戶管理（操作員、班組管理人員、設備管理人員）。

三、 應用范圍
       化學制品：聚合氯化鋁、分散染料、活性染料、有機催化劑、白炭黑、洗衣粉、硫酸鋅、二氧化硅、偏硅酸鈉、氟化鉀、碳酸鈣、硫酸鉀、無機催化劑、各種廢液等。
       食品：氨基酸、維生素、雞蛋粉、骨粉、調味品、蛋白質、奶粉、豬血粉、醬油粉、咖啡、茶、葡  萄糖、山梨酸鉀、果膠、香精香料、蔬菜汁、酵母、淀粉類等
  陶瓷：氧化鋁、氧化鋯、氧化鎂、氧化鈦、鈦化鎂、陶土、瓷土、各種鐵氧體及金屬氧化物等

四、 規格參數

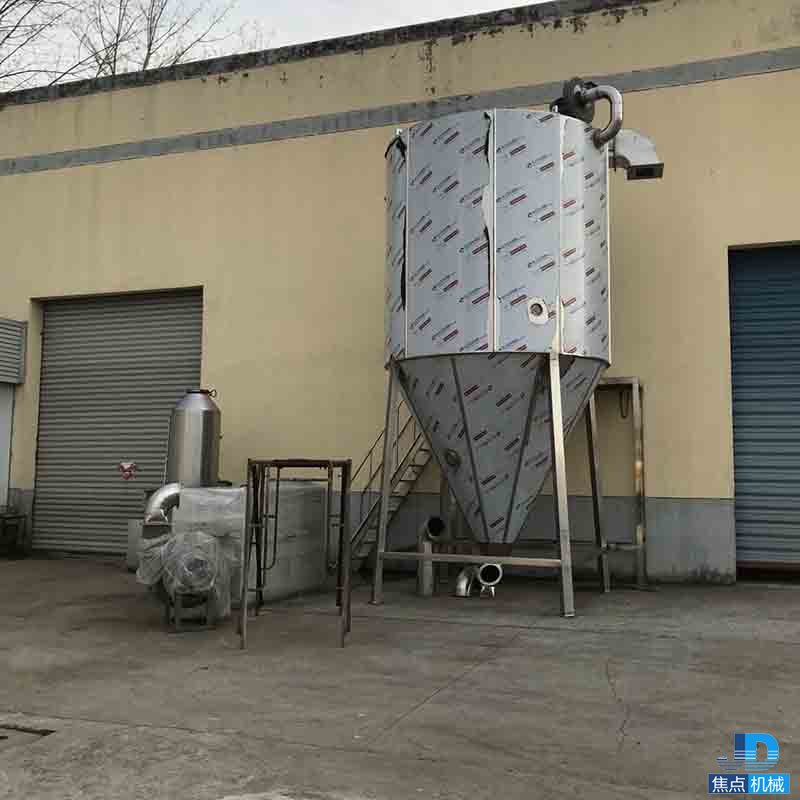

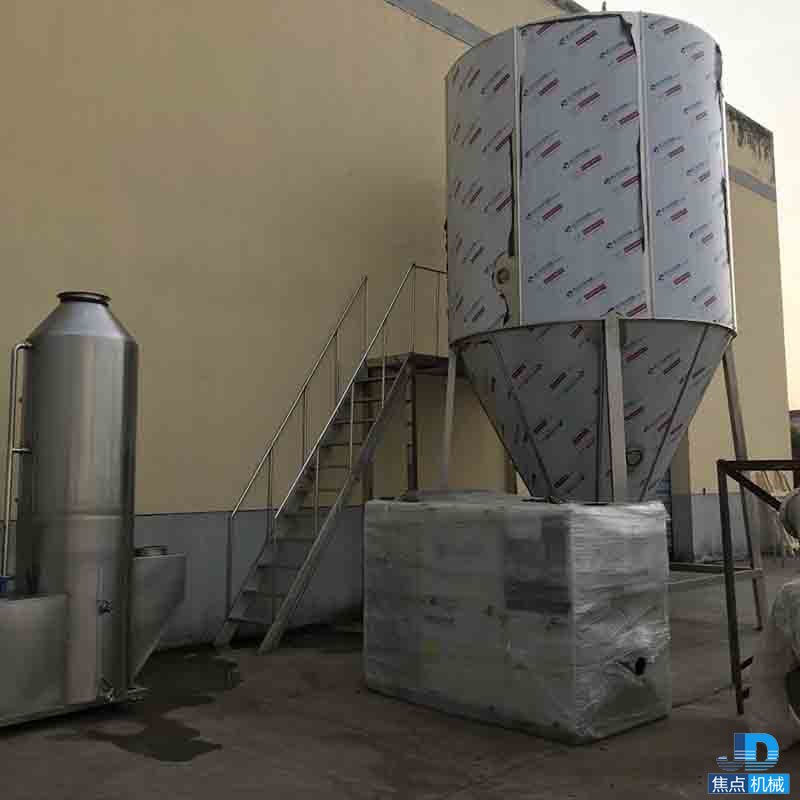

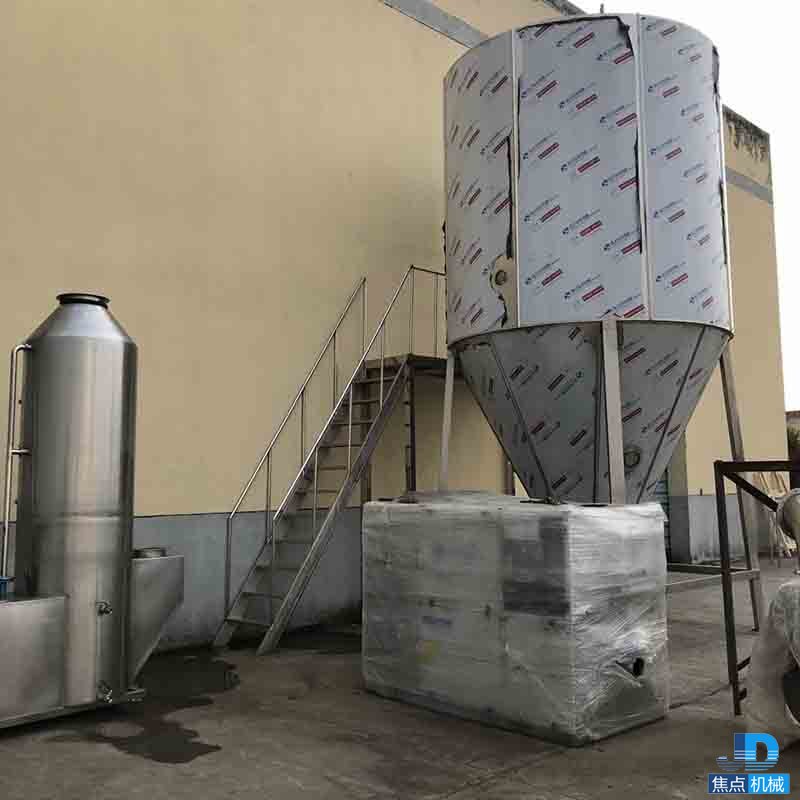

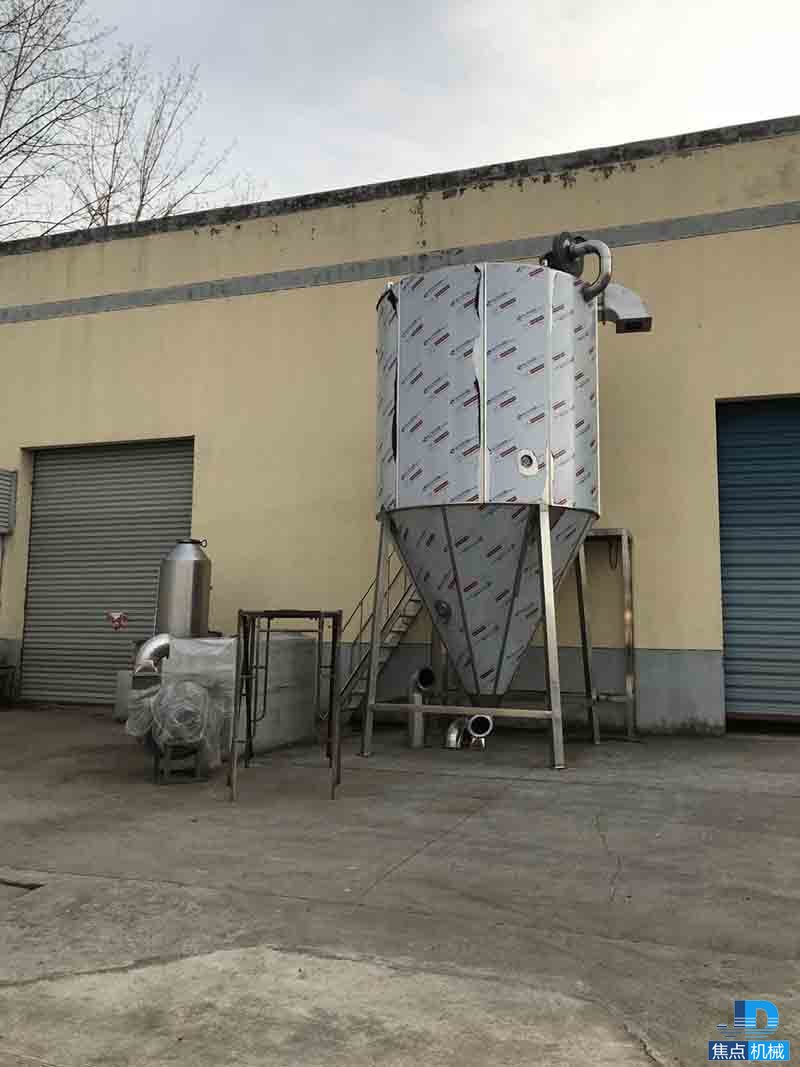

五、 產品展示
